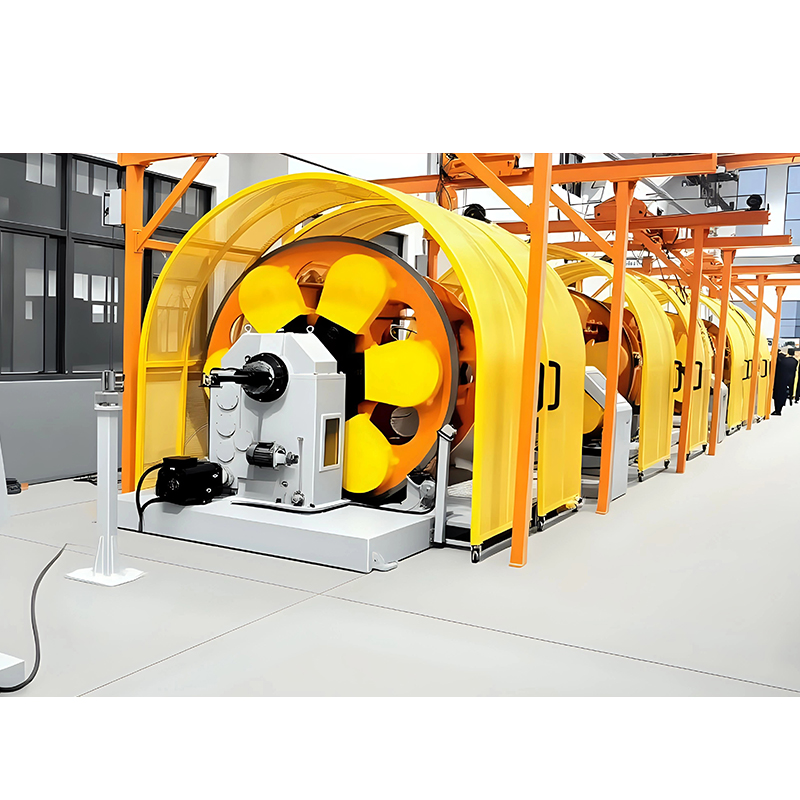

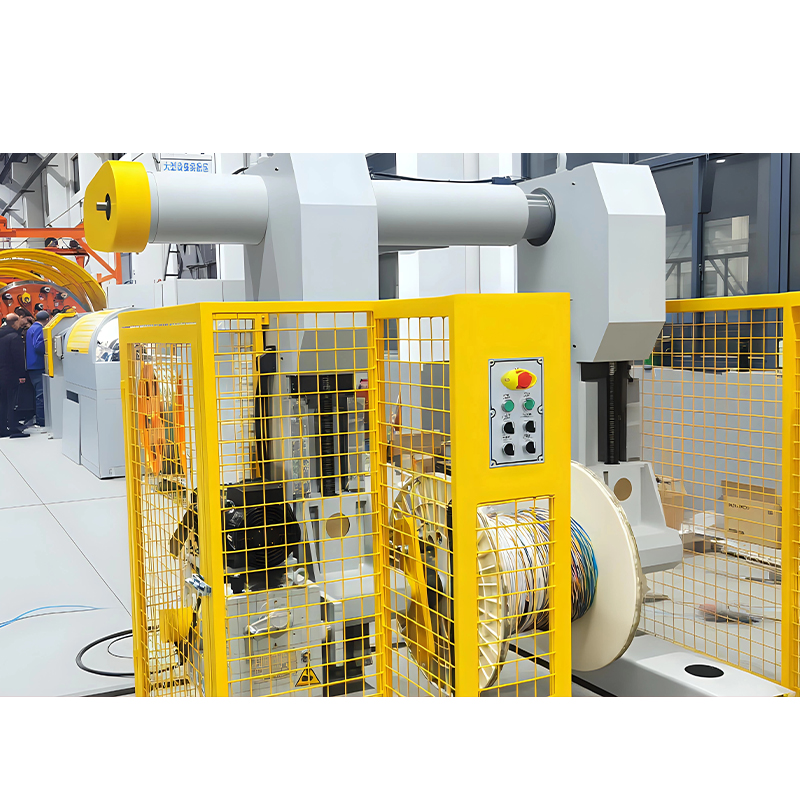

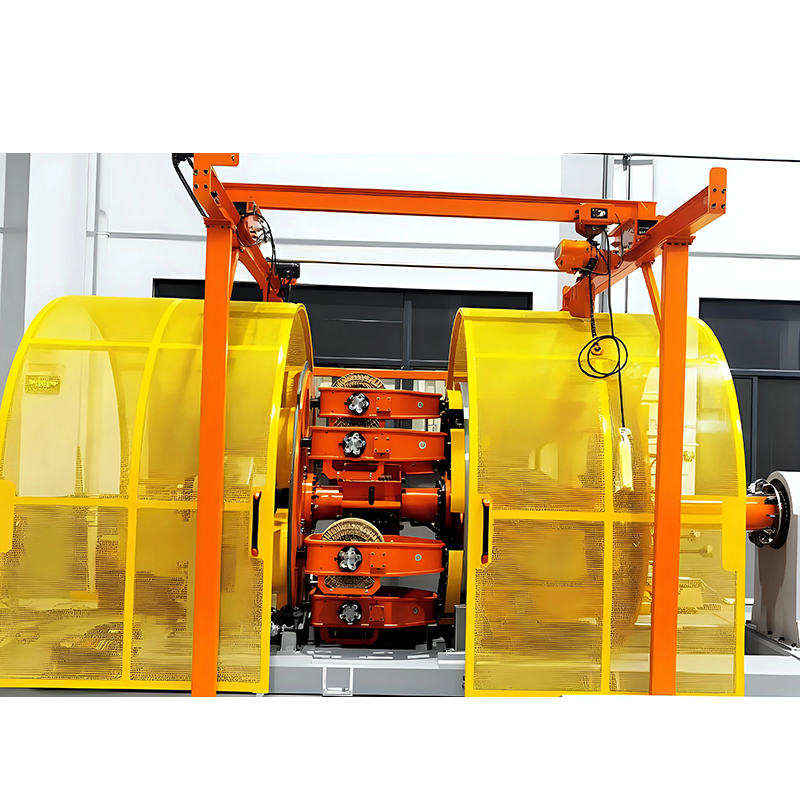

Máy mắc kẹt kiểu hành tinh

các Máy xoắn đôi/cặp hành tinh đóng vai trò là thiết bị cốt lõi để sản xuất cáp có độ chính xác phức tạp, hiệu suất cao. Nó được thiết kế đặc biệt để sản xuất các loại cáp đặc biệt đòi hỏi các tiêu chuẩn cực kỳ cao về hiệu suất điện, độ bền cơ học, tính linh hoạt và tính nhất quán. Thiết bị này hoạt động theo nguyên lý chuyển động phối hợp chính xác, cho phép nhiều lõi quay và di chuyển chính xác và đồng bộ quanh trục trung tâm, mô phỏng chuyển động quỹ đạo thiên thể để đảm bảo tính đối xứng hình học tối ưu và độ ổn định cấu trúc trong quá trình mắc kẹt. Máy bện hành tinh kiểm soát hiệu quả ứng suất dư bên trong lõi trong quá trình bện dây tốc độ cao, bảo toàn các đặc tính vật lý ban đầu của dây và hoàn thiện khâu bện cùng với lớp bọc bảo vệ/che chắn hai lớp thông qua một quy trình tích hợp liên tục, nâng cao đáng kể hiệu quả sản xuất và tính đồng nhất của sản phẩm.

Nguyên tắc kỹ thuật cốt lõi

Kiến trúc chuyển động hành tinh: Sử dụng hệ thống truyền bánh răng hành tinh độc đáo, cho phép nhiều đơn vị hoàn trả thực hiện vòng quay hỗn hợp xung quanh trục dẫn động trung tâm cùng với vòng quay của chính chúng, đạt được khả năng kiểm soát độ dài và cân bằng độ căng chính xác.

Cơ chế tối ưu hóa ứng suất: Sử dụng công nghệ bù mô-men xoắn ngược để chủ động chống lại ứng suất xoắn trong quá trình mắc kẹt, giảm thiểu xu hướng lò xo dây để đảm bảo độ ổn định kích thước và độ tin cậy sử dụng lâu dài của cáp thành phẩm.

Mô-đun quy trình tích hợp: Kết hợp các quy trình bện dây, quấn màng chắn (bện giấy bạc) và dán thành một dòng liên tục duy nhất, loại bỏ những biến động về chất lượng do chuyển đổi quy trình và đảm bảo độ bám dính chặt chẽ và mật độ đồng đều của lớp che chắn với lõi cáp.

Lĩnh vực ứng dụng điển hình

Cáp truyền dữ liệu tốc độ cao: Sản xuất cáp dữ liệu tương thích với USB 3.1, Thunderbolt, QSFP và các tiêu chuẩn kết nối tốc độ cao khác, đảm bảo tính toàn vẹn tín hiệu và nhiễu xuyên âm thấp.

Cáp thiết bị y tế chuyên dụng: Sản xuất cáp nhiều lõi cho thiết bị chẩn đoán y tế, đáp ứng yêu cầu tương thích sinh học đồng thời đảm bảo độ tin cậy cao trong môi trường y tế phức tạp.

Cáp ứng dụng động: Được thiết kế đặc biệt cho hệ thống mang cáp và cáp nối robot, mang lại khả năng chống mỏi do uốn cong và khả năng chịu ứng suất cơ học tuyệt vời.

Cáp dòng điện cao năng lượng mới: Sản xuất cáp dòng điện cao cho trạm sạc xe điện và hệ thống lưu trữ năng lượng, đáp ứng các yêu cầu về độ bền và an toàn điện trong môi trường nhiệt độ cao.

Cáp cấu trúc hỗn hợp đặc biệt: Xử lý các cấu trúc phức tạp như số lượng lõi cao, dây dẫn có hình dạng đặc biệt và màn chắn tổng hợp (bện lá hai lớp), đảm bảo khả năng kiểm soát quy trình và tính nhất quán của sản phẩm.

So sánh loại thiết bị

Hướng dẫn bảo trì chuyên nghiệp

Điểm bảo trì định kỳ:

1. Thường xuyên kiểm tra mức dầu và độ nhiễm bẩn của hộp số hành tinh; thử nghiệm mẫu được khuyến nghị sau mỗi 500 giờ hoạt động.

2. Việc hiệu chuẩn hệ thống kiểm soát lực căng phải được thực hiện hàng tháng, đảm bảo sai số lực căng trên các đơn vị thanh toán là <±5%.

3. Vệ sinh và kiểm tra độ mòn hàng tuần của puly và puly dẫn hướng để tránh trầy xước bề mặt dây.

Quản lý vòng đời thành phần quan trọng:

• Bộ bánh răng hành tinh: Khuyến nghị kiểm tra chuyên nghiệp sau mỗi 15.000 giờ hoạt động.

• Vòng bi trục chính: Kiểm tra khe hở sau mỗi 10.000 giờ; kế hoạch thay thế vào lúc 24.000 giờ.

• Ổ đĩa servo: Kiểm tra hiệu suất toàn diện và nâng cấp chương trình cơ sở 5 năm một lần.

Các biện pháp lưu giữ chính xác:

• Kiểm tra hàng quý độ chính xác của chiều dài dây bện bằng dụng cụ đo laze.

• Hiệu chỉnh cân bằng động nửa năm một lần cho toàn bộ máy nhằm giảm độ rung khi vận hành tốc độ cao.

• Đại tu hàng năm để kiểm tra khe hở khớp nối và độ thẳng hàng của tất cả các bộ phận chuyển động.

Câu hỏi kỹ thuật thường gặp

Câu hỏi 1: Sự khác biệt chính giữa Máy mắc kẹt hành tinh và thiết bị mắc kẹt truyền thống là gì?
Đáp: các Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Câu 2: Làm thế nào để chọn loại thiết bị mắc kẹt thích hợp?
Đáp: các selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Câu 3: Năng lực sản xuất thiết bị được đánh giá như thế nào?
Đáp: Công suất thực tế phụ thuộc vào các yếu tố như số lõi, chiều dài bện và đường kính dây. Ví dụ, với Máy bện hành tinh Newtopp Precision NP-500 sản xuất cáp 18AWG 7 lõi, tốc độ tối đa có thể đạt tới 60 m/phút, với công suất 24 giờ theo lý thuyết là khoảng 86.400 mét.

Q4: Khả năng nâng cấp và mở rộng thiết bị là gì?
Đáp: Máy mắc kẹt hành tinh hiện đại có thiết kế mô-đun, cho phép mở rộng chức năng bằng cách thêm các đơn vị chi trả, tích hợp các mô-đun kiểm tra nội tuyến hoặc nâng cấp hệ thống điều khiển. Thiết bị Newtopp Precision hỗ trợ nâng cấp từ cấu hình cơ bản lên dây chuyền sản xuất thông minh hoàn toàn tự động.
