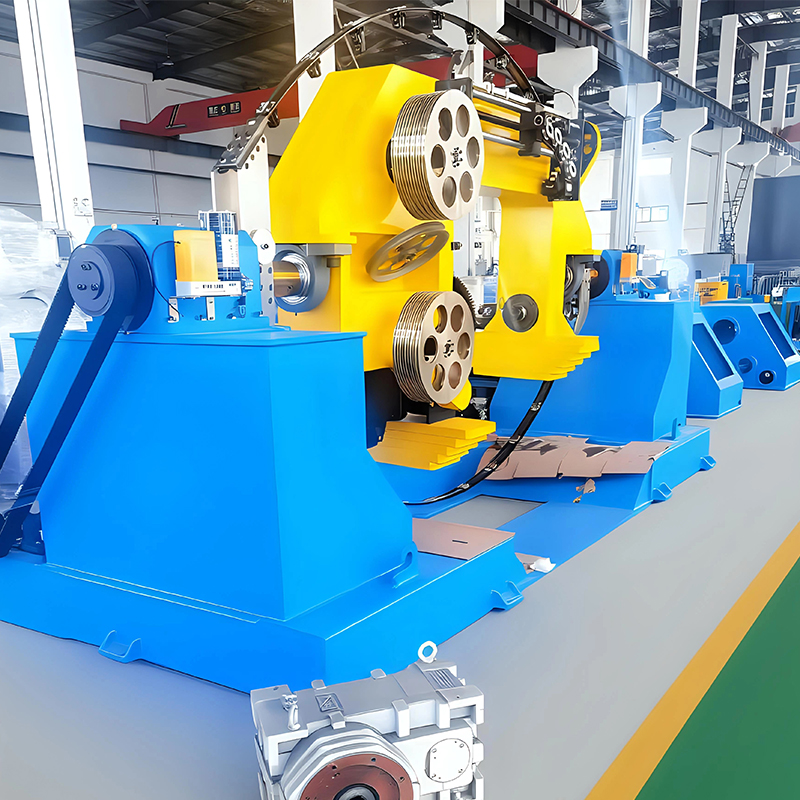

các Máy bện nơ đôi 1250 là một thiết bị quan trọng trong ngành sản xuất cáp, được thiết kế đặc biệt để bện xoắn ốc hiệu quả, đồng đều và có độ chính xác cao cho nhiều dây đơn (chẳng hạn như dây dẫn đồng/nhôm hoặc các bộ phận cáp quang). Lõi của nó nằm ở cấu trúc cơ học độc đáo, đảm bảo độ căng cân bằng và chiều dài dây chính xác cho từng dây riêng lẻ trong quá trình vận hành tốc độ cao, từ đó tạo ra lõi cáp có cấu trúc ổn định và hiệu suất điện vượt trội. Là một trong những sản phẩm chủ lực của Jiangsu Newtopp Precision Machinery Co., Ltd., Máy bện cung đôi 1250 thể hiện chuyên môn kỹ thuật sâu sắc và tay nghề sản xuất của công ty trong lĩnh vực thiết bị cáp cao cấp.
Nguyên tắc thiết kế cốt lõi và điểm nổi bật về mặt kỹ thuật
1. Hệ thống thanh toán Double Bow
Đây là nguồn gốc tên của model và lợi thế cốt lõi của nó so với các máy bện truyền thống. Hai giá đỡ hình cánh cung đối xứng, thông qua điều khiển đồng bộ chính xác, đạt được các hiệu suất chính sau:
| Dây buộc đơn/không nơ truyền thống | Máy bện nơ đôi 1250 |
| Độ căng của dây có thể không đồng đều, ảnh hưởng đến độ tròn của sợi dây. | Bù đồng bộ cung đôi đảm bảo độ căng đồng đều cao trên tất cả các dây, giúp buộc chặt mà không có khe hở. |
| Quán tính cao khi vận hành ở tốc độ cao có thể gây rung và đứt dây. | Khả năng cân bằng động tuyệt vời đảm bảo vận hành trơn tru, giảm đáng kể độ rung và độ căng của dây, phù hợp cho sản xuất liên tục tốc độ cao. |
| Thời gian ngừng hoạt động lâu để thay suốt chỉ hoặc khắc phục sự cố. | Thiết kế công thái học tạo điều kiện thuận lợi cho việc vận hành và bảo trì, giảm thời gian ngừng hoạt động ngoài dự kiến và nâng cao hiệu quả sản xuất tổng thể. |
2. Kiểm soát mắc kẹt hiệu quả và chính xác
-
Công suất cao: Được thiết kế để bện tới 1250 đơn vị trở lên (tùy thuộc vào đường kính dây), đáp ứng nhu cầu sản xuất lõi cáp cho các loại cáp có tiết diện lớn, nhiều lõi.
-
Độ dài lớp chính xác: Sử dụng hệ thống truyền động cơ học hoặc điều khiển servo tiên tiến, cung cấp độ dài lớp ổn định, có thể điều chỉnh và có độ lặp lại cao, tuân thủ đầy đủ các tiêu chuẩn cáp khác nhau (ví dụ: UL, CE, VDE).
-
Tốc độ cao: Thiết kế cung đôi được tối ưu hóa giúp giảm khối lượng quay, cho phép tốc độ cơ học cao hơn trong khi vẫn duy trì chất lượng, nhờ đó tăng sản lượng.
Với tư cách là một Doanh nghiệp Công nghệ Cao Quốc gia, đội ngũ R&D của Newtopp đã tích hợp nhiều năm kinh nghiệm về lồng và dây bện hình ống vào thiết kế cung đôi, kết hợp hiệu quả của máy bện tốc độ cao với khả năng kiểm soát độ căng chính xác của máy bện lồng.
Lĩnh vực ứng dụng chính
các 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
Cáp truyền dữ liệu: Cáp xoắn đôi hoặc mắc kẹt lõi cho Cat5e, Cat6, Cat7, v.v.
-
Cáp điện: Bện dây dẫn cho cáp điện hạ thế và trung thế.
-
Cáp đặc biệt: Bện chính xác cho cáp robot, bộ dây điện ô tô, cáp năng lượng mới (quang điện, cọc sạc) và cáp bus công nghiệp.
-
Các vật liệu dây khác: Bện dây điện thoại, cáp âm thanh và các vật liệu kim loại khác nhau.
Tận dụng kinh nghiệm của mình trong việc cung cấp thiết bị dây chuyền sản xuất hoàn chỉnh cho cáp dữ liệu, cáp công nghiệp và cáp rô-bốt, Newtopp đảm bảo rằng Máy bện dây cung đôi 1250 hoạt động phối hợp hoàn hảo với thiết bị thượng nguồn và hạ nguồn (chẳng hạn như máy đùn và máy dán băng keo của Newtopp), tạo thành dây chuyền sản xuất hiệu quả cao.
Hướng dẫn lựa chọn và bảo trì thiết bị
1. Các thông số chính để tham khảo lựa chọn
| tham số | Mô tả & cân nhắc |
| Phạm vi đường kính dây áp dụng | Xác nhận phạm vi đường kính của các dây đơn được bện, đảm bảo khả năng tương thích của máy. |
| Tối đa. Số lượng đơn vị mắc kẹt | Chọn dựa trên yêu cầu số lượng lõi tối đa của sản phẩm của bạn (ví dụ: loại 1250). |
| Phạm vi chiều dài nằm | Xác minh rằng nó đáp ứng các yêu cầu về chiều dài cuộn cho tất cả thông số kỹ thuật sản phẩm của bạn. |
| Tối đa. Tốc độ trục chính | Tác động trực tiếp đến hiệu quả sản xuất; cân bằng với độ ổn định của máy. |
| Kích thước cuộn thanh toán | Phù hợp với các thông số kỹ thuật về vật liệu và dụng cụ hiện có để giảm thiểu đầu tư bổ sung. |
| Phương pháp kiểm soát căng thẳng | Ma sát cơ học, phanh hạt từ tính hoặc động cơ servo; khác nhau về độ chính xác và chi phí. |
2. Những điểm chính để bảo trì định kỳ
-
Bôi trơn thường xuyên: Bôi trơn các bộ phận chuyển động như hộp số và vòng bi theo đúng hướng dẫn.
-
Vệ sinh: Loại bỏ kịp thời các mảnh kim loại và bụi bẩn bên trong máy để tránh mất độ chính xác.
-
Kiểm tra hệ thống căng thẳng: Thường xuyên hiệu chỉnh và kiểm tra các cơ chế kiểm soát lực căng để đảm bảo hoạt động nhạy bén và chính xác.
-
Kiểm tra việc buộc chặt cơ học: Kiểm tra xem các bu lông có bị lỏng ở tất cả các điểm kết nối hay không, đặc biệt là trên các bộ phận quay tốc độ cao.
-
Kiểm tra hệ thống điện: Kiểm tra trạng thái hoạt động của cảm biến, phanh, PLC và các bộ phận điện khác.
Jiangsu Newtopp Precision Machinery Co., Ltd. không chỉ cung cấp Máy bện dây cung đôi 1250 chất lượng cao mà còn cung cấp chương trình đào tạo toàn diện cho người vận hành, hướng dẫn bảo trì chi tiết và hỗ trợ phụ tùng thay thế dài hạn để đảm bảo thiết bị duy trì hiệu suất tối ưu trong suốt vòng đời của nó.
Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Sự khác biệt chính giữa Máy mắc dây cung đôi, Máy mắc dây hình ống và Máy mắc dây dạng lồng là gì?
A1: các core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
Câu hỏi 2: Làm thế nào để ngăn chặn ứng suất xoắn bên trong quá mức hoặc hiện tượng đàn hồi ở dây dẫn bị mắc kẹt?
A2: Đây chính xác là bản chất của Máy bện nơ đôi 1250. Thiết kế đối xứng của các cung đôi và hệ thống đồng bộ hóa chính xác đảm bảo độ căng gần như giống hệt nhau cho tất cả các dây tại điểm hội tụ. Thiết kế của Newtopp tối ưu hóa đường đi của bánh dẫn hướng và góc tiếp nhận, giảm thiểu ứng suất uốn không cần thiết, ngăn chặn cơ bản sự tích tụ ứng suất bên trong và độ đàn hồi của sản phẩm do lực căng không đều hoặc biến dạng quá mức.
Câu 3: Làm thế nào để thiết bị của bạn đảm bảo khả năng tương thích với dây chuyền sản xuất hiện có?
A3: Là nhà cung cấp toàn chuỗi phụ trách R&D, thiết kế và sản xuất, Jiangsu Newtopp Precision Machinery Co., Ltd. hiểu sâu sắc tầm quan trọng của sức mạnh tổng hợp của dây chuyền sản xuất. Chúng tôi cung cấp khả năng tùy chỉnh giao diện linh hoạt (tín hiệu điện, kích thước cơ học, khớp tốc độ, v.v.), đảm bảo Máy tạo sợi dây đôi 1250 có thể được tích hợp liền mạch vào dây chuyền sản xuất hiện tại của khách hàng hoặc dây chuyền mới bao gồm các thiết bị Newtopp khác (như máy đùn, máy dán), cho phép sản xuất thông minh và liên tục.
Câu hỏi 4: Tuổi thọ của các bộ phận chính là bao lâu và chúng có dễ thay thế không?
A4: Newtopp nhấn mạnh vào việc sử dụng vòng bi, bánh răng và linh kiện điện chất lượng cao. Các bộ phận cơ khí chính được tăng cường và gia công chính xác để có tuổi thọ lâu dài. Trong khi đó, thiết bị có thiết kế mô-đun, với các bộ phận dễ bị mài mòn và điểm bảo trì có thể dễ dàng tiếp cận để thay thế đơn giản. Các cơ sở của công ty, chẳng hạn như cơ sở ở Côn Sơn, đảm bảo cung cấp nhanh chóng phụ tùng chính hãng và hỗ trợ kỹ thuật.
