Cách sử dụng: Thích hợp để xoắn ngược và xoắn đôi dây lõi cách điện của cáp dữ liệu như Cat-5, Cat-5e, Cat-6 và HDMI 2.1, v.v.
tính năng: Xoắn lại trước khi xoắn cặp và giảm hư hỏng dây trong quá trình xoắn. Máy xoắn ngược và xoắn đôi hoạt động cùng nhau.
Các bộ phận chính: Φ500 Máy thanh xoắn ngược chủ động và máy xoắn đôi Φ500

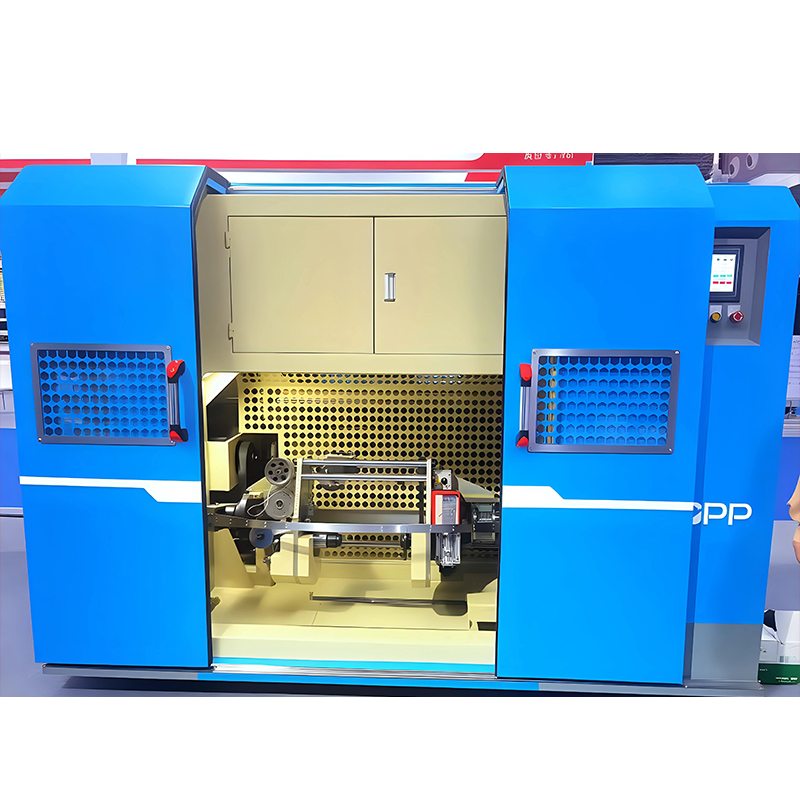

các Máy xoắn đôi kiểu ngang/dọc là một thiết bị quan trọng trong sản xuất cáp dữ liệu cao cấp. Nó được thiết kế đặc biệt để xoắn ngược và xoắn đôi dây lõi cách điện được sử dụng trong cáp dữ liệu chính xác như Cat-5, Cat-5e, Cat-6 và HDMI 2.1. Cốt lõi của chiếc máy này nằm ở chế độ hoạt động tổng hợp "xoắn ngược trước, sau đó xoắn đôi", giúp giảm căng thẳng và hư hỏng dây một cách hiệu quả trong quá trình mắc kẹt. Điều này đảm bảo tính ổn định và nhất quán về hiệu suất điện của các cặp dây, tạo thành nền tảng để sản xuất cáp truyền dữ liệu hiệu suất cao, độ trễ thấp.
Là thành phần quan trọng trong ma trận sản phẩm thiết bị cáp của Jiangsu Newtopp Precision Machinery Co., Ltd., Máy bện đôi xoắn ngược này kết hợp hơn một thập kỷ kinh nghiệm R&D trong lĩnh vực sản xuất máy móc có độ chính xác cao, phản ánh việc chúng tôi theo đuổi nhất quán triết lý kỹ thuật "độ chính xác, hiệu quả và độ tin cậy".
Phân tích nguyên tắc kỹ thuật chuyên sâu

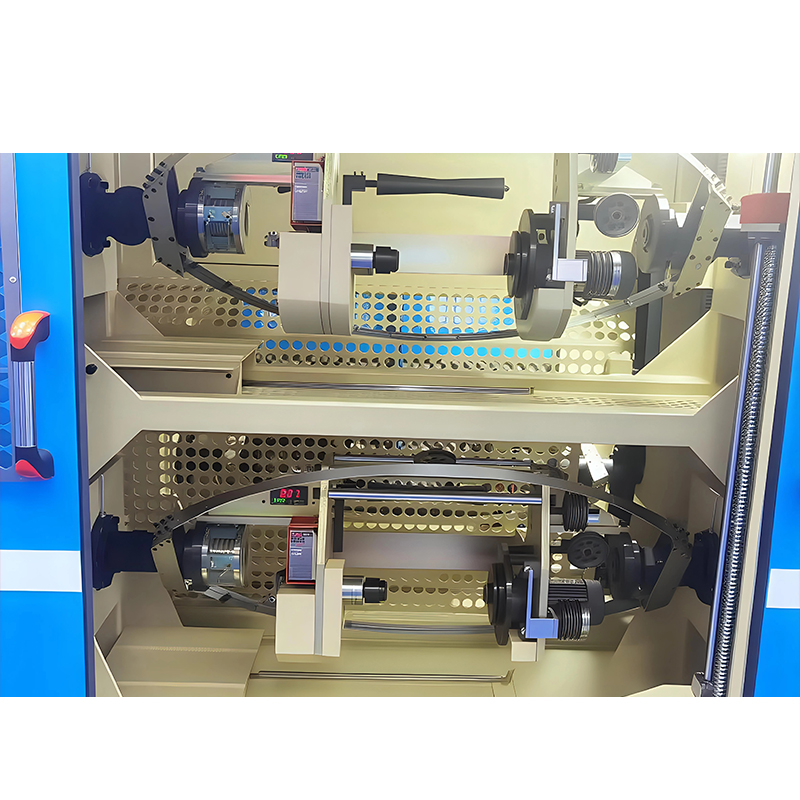

các equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Quá trình này giảm thiểu các vấn đề như hư hỏng vi mô đối với lớp cách điện và thay đổi tốc độ giãn dài của dây dẫn do tích lũy mô-men xoắn trong cách mắc dây đôi truyền thống, cải thiện đáng kể các thông số hiệu suất điện quan trọng của cặp dây, bao gồm Suy hao phản hồi và Nhiễu xuyên âm gần cuối (NEXT).
Các trường hợp ứng dụng điển hình
| Loại cáp | Mô tả ứng dụng | Yêu cầu về hiệu suất đối với máy mắc kẹt cặp xoắn ngược |
|---|---|---|
| Cat-6/6A | Ethernet Gigabit/10-Gigabit | Yêu cầu độ chính xác và tính nhất quán cực kỳ cao để đảm bảo hiệu suất truyền ở tần số 250 MHz trở lên. Quá trình quay ngược giúp giảm thiểu khuyết tật, đảm bảo tuân thủ kênh. |
| HDMI 2.1 | Truyền âm thanh-video độ nét cực cao | Hỗ trợ tốc độ cao lên tới 48Gbps, yêu cầu tính đối xứng cặp nghiêm ngặt và tính toàn vẹn tín hiệu. Thiết bị đảm bảo mắc kẹt cặp đồng đều và thiệt hại thấp. |
| Cáp dữ liệu tốc độ cao chuyên dụng | Trung tâm dữ liệu, kết nối nội bộ máy chủ | Thường phải đáp ứng các yêu cầu trở kháng và suy giảm nghiêm ngặt hơn. Độ ổn định và độ chính xác cao của máy đảm bảo sản xuất hàng loạt sản phẩm chất lượng. |
Tận dụng sức mạnh R&D của một Doanh nghiệp Công nghệ Cao Quốc gia, Newtopp Precision thiết kế Máy bện đôi xoắn ngược để đáp ứng đầy đủ các yêu cầu nghiêm ngặt của các ứng dụng cao cấp nói trên để sản xuất dây cơ bản.
Bảo trì và hỗ trợ kỹ thuật
Để đảm bảo Máy bện xoắn đôi kiểu ngang/dọc duy trì độ chính xác và ổn định tối ưu trong thời gian dài, Newtopp khuyên bạn nên tuân thủ các nguyên tắc bảo trì sau:
Kiểm tra hàng ngày: Kiểm tra áp suất thành phần khí nén, phản ứng của hệ thống căng, độ tăng nhiệt độ ổ trục chính và bất kỳ rung động bất thường nào.
Bảo trì thường xuyên: Bổ sung dầu mỡ chuyên dụng cho các bộ phận quay (ví dụ: vòng bi xoắn ngược, vòng bi mắc kẹt) theo lịch trình, làm sạch cảm biến quang điện, đồng thời kiểm tra và siết chặt tất cả các kết nối điện.
Hiệu chỉnh độ chính xác: Định kỳ hiệu chỉnh góc xoắn ngược và bước bện bằng các dụng cụ chuyên nghiệp. Dịch vụ này có thể được cung cấp bởi các kỹ sư chuyên nghiệp của Newtopp.
Newtopp Precision đảm bảo chất lượng của mọi máy được cung cấp thông qua Hệ thống quản lý chất lượng ISO9001. Được hỗ trợ bởi hệ thống dịch vụ toàn chuỗi bao gồm R&D, sản xuất và bán hàng, chúng tôi cung cấp cho khách hàng sự hỗ trợ toàn diện từ lắp đặt và vận hành, đào tạo người vận hành đến hỗ trợ kỹ thuật trọn đời.
Câu hỏi thường gặp (FAQ)
Hỏi: Tại sao bước "xoắn ngược" lại cần thiết trong quá trình sản xuất các cặp cáp dữ liệu?
Đáp: Việc xoắn ngược được sử dụng để loại bỏ ứng suất quay tích lũy trong dây lõi cách điện trong quá trình hoàn trả. Nếu không xoắn ngược, mắc kẹt cặp trực tiếp sẽ khiến ứng suất này dẫn đến biến dạng vi mô cấu trúc bên trong của dây, ảnh hưởng nghiêm trọng đến độ ổn định của trở kháng đặc tính và các chỉ báo nhiễu xuyên âm trong quá trình truyền tín hiệu tần số cao. Điều này khiến cáp khó có thể vượt qua các bài kiểm tra tiêu chuẩn cao như Cat-6/HDMI 2.1.
Hỏi: Ưu điểm cụ thể của Máy bện cặp xoắn ngược của Newtopp so với máy ghép đôi thông thường là gì?
Đáp: các core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
Câu hỏi: Các yếu tố chính cần cân nhắc khi lựa chọn giữa loại Ngang và Dọc là gì?
Đáp: các primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
Hỏi: Thiết bị có thể đáp ứng việc sản xuất dây lõi với các thông số kỹ thuật khác nhau (ví dụ: đường kính, chiều dài dây) không?
Đáp: Vâng. Máy bện đôi xoắn ngược của Newtopp được thiết kế để có tính linh hoạt cao. Việc sản xuất có thể được chuyển đổi nhanh chóng giữa các thông số kỹ thuật của cặp dây khác nhau bằng cách thay đổi ống cuộn, điều chỉnh bộ căng và sửa đổi các thông số mắc kẹt (chẳng hạn như tốc độ, cao độ, v.v.) trên màn hình cảm ứng. Chúng tôi cung cấp hướng dẫn vận hành chi tiết và hướng dẫn cài đặt tham số.
Hỏi: Với tư cách là nhà sản xuất thiết bị, Newtopp làm thế nào để đảm bảo máy hoạt động ổn định lâu dài?
Đáp: Thứ nhất, các bộ phận cốt lõi như trục chính, vòng bi và hệ thống servo đều có nguồn gốc từ các thương hiệu nổi tiếng quốc tế. Thứ hai, chúng tôi sở hữu một trung tâm R&D và trung tâm hoàn thiện độc lập, cho phép gia công chính xác nội bộ các bộ phận kết cấu quan trọng để đảm bảo chất lượng nền tảng. Cuối cùng, chúng tôi cung cấp hỗ trợ sau bán hàng toàn diện, bao gồm chẩn đoán từ xa, cung cấp phụ tùng thay thế và theo dõi thường xuyên, đảm bảo dây chuyền sản xuất của khách hàng hoạt động liên tục và hiệu quả. Hệ thống quản lý môi trường ISO14001 của chúng tôi cũng cam kết thực hiện trách nhiệm với môi trường trong sản xuất và dịch vụ thiết bị.
