Cách sử dụng: Thích hợp để xoắn cặp cáp CAT5E/ CAT6/ CAT7 Lan.
1. Thiết kế ba bước, tốc độ gấp 1,5 lần so với máy xoắn đôi truyền thống khi có tốc độ xoắn ngược 33%.
2. Cao độ điện tử servo, cài đặt màn hình cảm ứng, bộ điều khiển PLC, độ chính xác trong khoảng /-2%.
3. Chủ động kéo lên, độ căng ổn định từ suốt chỉ trống đến suốt chỉ đầy.

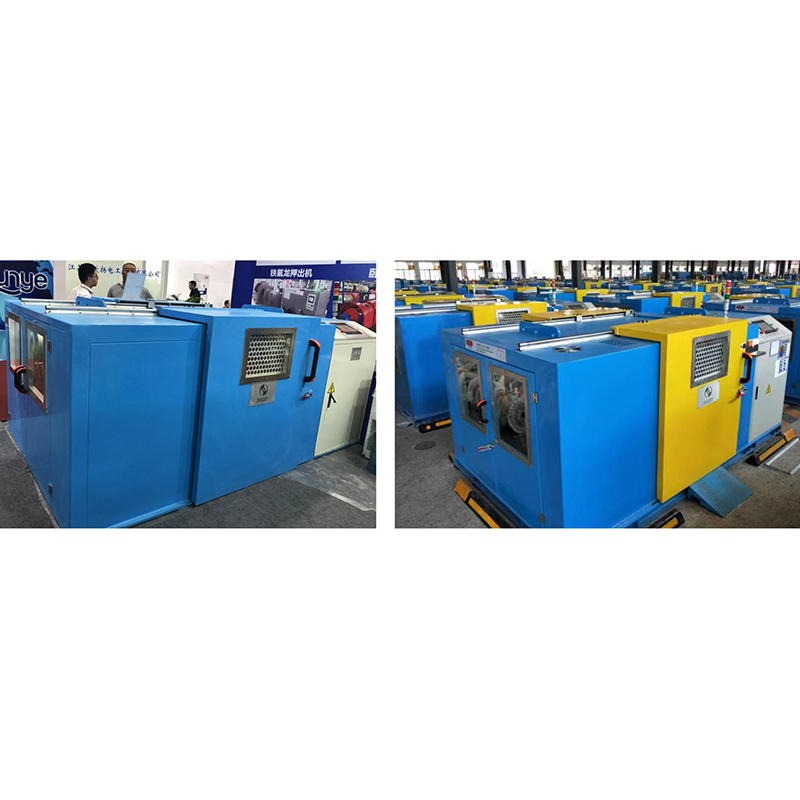

các Máy ba sợi là thiết bị chính xác cốt lõi trong sản xuất cáp mạng, được thiết kế đặc biệt để xoắn chính xác các cặp dây đồng cách điện được sử dụng trong CAT5E, CAT6, CAT7 và cáp dữ liệu cao cấp hơn. Chất lượng của quá trình xoắn này quyết định trực tiếp đến tốc độ truyền tín hiệu của cáp cuối cùng, khả năng chống nhiễu xuyên âm và độ ổn định hiệu suất điện. Là nhà sản xuất chuyên nghiệp trong lĩnh vực này, Jiangsu Newtopp Precision Machinery Co., Ltd. tận dụng hơn một thập kỷ R&D và kinh nghiệm sản xuất thiết bị cáp có độ chính xác cao. Chúng tôi tích hợp công nghệ điều khiển servo tiên tiến với bí quyết quy trình đã được chứng minh để cung cấp cho khách hàng các giải pháp xoắn hiệu suất cao hiệu quả, ổn định và thân thiện với người dùng.
Thiết kế bước ba bước hiệu quả cao: Kết hợp cơ chế xoắn ba bước đồng bộ độc đáo. So với các máy bước đôi truyền thống, nó tăng đáng kể hiệu quả sản xuất về mặt lý thuyết trong khi vẫn duy trì tỷ lệ xoắn ngược 33% cần thiết, đáp ứng nhu cầu sản xuất quy mô lớn cho cáp mạng chất lượng cao.
Điều khiển servo thông minh: Có hệ thống điều khiển cao độ điện tử được điều khiển hoàn toàn bằng servo. Các thông số được thiết lập và điều chỉnh thông qua màn hình cảm ứng HMI (Giao diện người máy) và được quản lý chính xác bởi PLC, đạt được độ chính xác điều khiển bước xoắn trong phạm vi ±2%. Độ chính xác này được hỗ trợ bởi sự đầu tư liên tục vào các thuật toán điều khiển chuyển động tại trung tâm R&D của Newtopp, được chứng nhận là Doanh nghiệp Công nghệ Cao Quốc gia, đảm bảo chất lượng quy trình nhất quán và có thể lặp lại.
Ổn định lực căng: Được trang bị hệ thống tiếp nhận chủ động kết hợp với giám sát và phản hồi lực căng theo thời gian thực. Điều này đảm bảo độ căng liên tục trong suốt quá trình đánh ống từ suốt chỉ trống đến suốt chỉ đầy đủ, bảo vệ dây khỏi bị giãn hoặc biến dạng một cách hiệu quả. Đây là nền tảng để sản xuất cáp có độ trễ thấp, hiệu suất cao.
các Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Cáp mạng tiêu chuẩn: Cặp xoắn CAT5E, CAT6, CAT6A, CAT7/7A, v.v.
Cáp được bảo vệ hiệu suất cao: Dành cho cáp có hiệu quả bảo vệ cao được sử dụng trong các trung tâm dữ liệu và trang trại máy chủ.
Cáp truyền thông công nghiệp: Sản xuất cáp truyền thông có khả năng chống chịu môi trường khắc nghiệt và nhiễu.
Là nhà sản xuất thiết bị cáp với danh mục sản phẩm bao gồm toàn bộ quy trình từ ép đùn và bện đến cáp và vỏ bọc, Newtopp hiểu sâu sắc về vai trò quan trọng của quy trình xoắn trong toàn bộ dây chuyền sản xuất. Chúng tôi không chỉ cung cấp các máy độc lập mà còn đưa ra lời khuyên chuyên nghiệp về tích hợp và tối ưu hóa quy trình dựa trên quan điểm toàn diện của chúng tôi về các quy trình thượng nguồn và hạ nguồn, đảm bảo hiệu quả tổng hợp cho toàn bộ dây chuyền sản xuất.
| Mục | Máy song đôi truyền thống | Máy bện ba sợi Newtopp |
|---|---|---|
| Kiến trúc thiết kế | Thông thường cao độ đôi | Thiết kế ba bước |
| Hiệu quả sản xuất | Đường cơ sở | Tăng lý thuyết đáng kể (~1,5 lần trong cùng điều kiện xoắn ngược) |
| Phương pháp kiểm soát | Điều chỉnh cơ hoặc điều khiển điện cơ bản | Điều khiển điện tử hoàn toàn bằng servo, cài đặt thông số trên màn hình cảm ứng |
| Kiểm soát độ chính xác | Tương đối thấp hơn, phụ thuộc vào kinh nghiệm | Độ chính xác cao (trong phạm vi ± 2%), Điều khiển kỹ thuật số |
| Quản lý căng thẳng | Điều khiển cơ học đơn giản hoặc tiếp nhận thụ động | Kiểm soát căng thẳng liên tục theo vòng kín, tích cực |
| Chuyển đổi thuận tiện | Tốn thời gian, phải thay thế linh kiện | Nhanh chóng, Thu hồi Công thức qua Màn hình cảm ứng |
Để đảm bảo thiết bị hoạt động ổn định lâu dài, Newtopp khuyến nghị tuân theo các nguyên tắc này và cung cấp hỗ trợ dịch vụ được tiêu chuẩn hóa dựa trên hệ thống quản lý chất lượng ISO9001 của chúng tôi:
Kiểm tra hàng ngày: Làm sạch bánh xe dẫn hướng và cảm biến; kiểm tra các kết nối không khí và điện.
Bảo trì thường xuyên: Bôi trơn các bộ phận chuyển động theo lịch trình hướng dẫn sử dụng; kiểm tra và hiệu chỉnh cảm biến lực căng; làm sạch bụi tích tụ bên trong.
Bảo trì chuyên nghiệp: Chúng tôi khuyên bạn nên kiểm tra hệ thống định kỳ và xác minh độ chính xác bởi các kỹ thuật viên có trình độ. Newtopp có mạng lưới dịch vụ hậu mãi trong nước và toàn cầu có khả năng cung cấp dịch vụ bảo trì ban đầu tại nhà máy, thay thế phụ tùng và hỗ trợ kỹ thuật từ xa.
Đào tạo người vận hành: Người vận hành phải được đào tạo có hệ thống về cấu trúc thiết bị, các quy trình an toàn, vận hành HMI và xử lý sự cố cơ bản. Newtopp cung cấp chương trình đào tạo vận hành toàn diện và hướng dẫn vận hành chi tiết cho khách hàng của chúng tôi.
Câu hỏi 1: Mục đích chính của thiết kế ba bước là gì?
A1: Mục đích chính của nó là tăng đáng kể tốc độ vận hành và hiệu quả sản xuất của máy trong khi vẫn đảm bảo chất lượng xoắn (đặc biệt là đáp ứng các yêu cầu về tỷ lệ xoắn ngược cụ thể). Điều này đạt được bằng cách tối ưu hóa cấu trúc cơ khí và phân bổ tải, từ đó giảm mức tiêu thụ năng lượng và chi phí thời gian trên mỗi đơn vị sản phẩm.
Câu hỏi 2: Ưu điểm thực tế của điều khiển cao độ điện tử servo so với điều chỉnh cơ học là gì?
A2: các advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
Câu hỏi 3: Tại sao việc kiểm soát độ căng liên tục lại quan trọng đối với hiệu suất của cáp mạng?
A3: Sự dao động lực căng trong quá trình xoắn có thể dẫn đến bước xoắn không đều, độ giãn nhẹ hoặc biến dạng dây. Ngược lại, điều này làm tăng "độ trễ trễ" của cáp và gây ra sự bất thường về trở kháng. Đây là những khiếm khuyết nghiêm trọng đối với các loại cáp mạng hiệu suất cao như CAT6A và CAT7 truyền tín hiệu tần số cao. Kiểm soát lực căng liên tục là điều cơ bản để đảm bảo hiệu suất điện của chúng đáp ứng các tiêu chuẩn.
