Máy mắc kẹt hành tinh là gì?

A máy mắc kẹt hành tinh là một thiết bị sản xuất dây và cáp chuyên dụng cao, xoắn nhiều sợi dây lại với nhau xung quanh lõi hoặc trục trung tâm trong khi vẫn duy trì độ thẳng và độ căng tuyệt đối của từng sợi riêng lẻ thông qua chuyển động hành tinh độc đáo. Không giống như bó dây truyền thống hoặc dây buộc lồng cứng nhắc, máy mắc kẹt hành tinh đảm bảo rằng mỗi cuộn dây quay quanh trục của chính nó khi nó quay quanh trục trung tâm của máy, loại bỏ hoàn toàn mọi hiện tượng xoắn hoặc xoắn ngược không mong muốn trong các sợi riêng lẻ. Theo dữ liệu ngành từ Hiệp hội Dây và Máy móc Quốc tế (IWMA), công nghệ bện dây hành tinh đã trở nên không thể thiếu trong việc sản xuất cáp điện cao thế, cáp ngầm và đường truyền dữ liệu phức tạp, trong đó độ chính xác của chiều dài dây và tính toàn vẹn cơ học của dây dẫn bện là tối quan trọng đối với hiệu suất điện cuối cùng và an toàn vận hành.

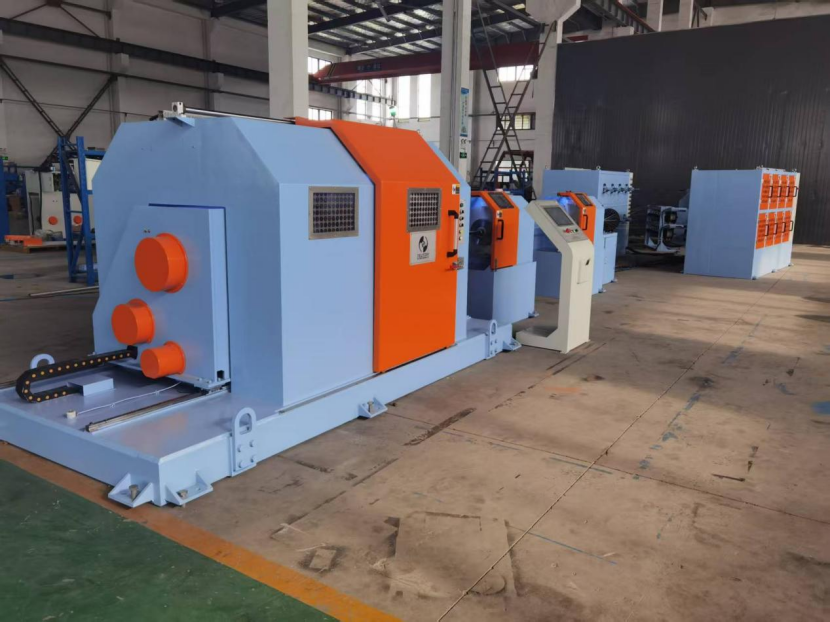

Máy mắc kẹt hành tinh là gì và nó hoạt động như thế nào?

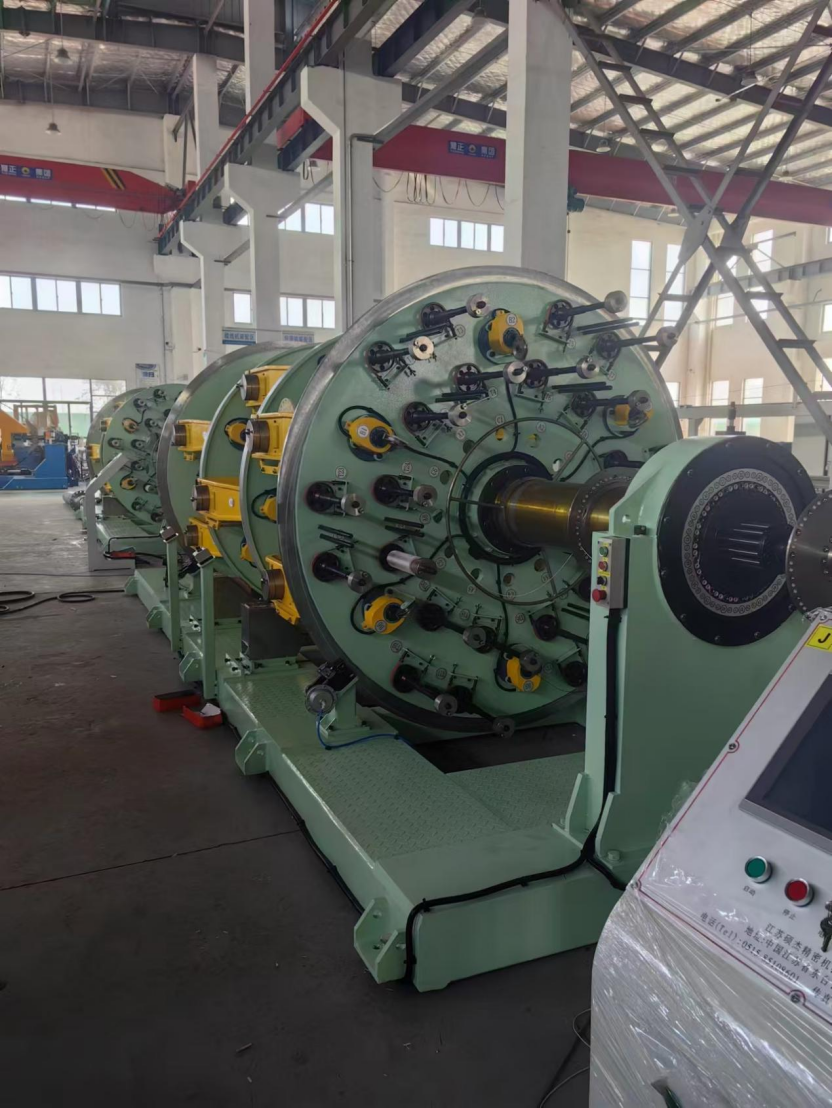

Máy bện hành tinh là một hệ thống quay nhiều cuộn, trong đó mỗi cuộn chỉ hoàn trả được gắn trên giá đỡ quay được điều khiển riêng trong khung chính quay lớn hơn, cho phép các dây riêng lẻ được xoắn lại với nhau mà không bị căng xoắn hoặc biến dạng không kiểm soát được. Nguyên tắc cơ bản của một máy mắc kẹt hành tinh có thể so sánh với chuyển động của Trái đất quanh Mặt trời: giống như Trái đất quay quanh trục của nó khi quay quanh Mặt trời, mỗi cuộn dây trong máy sẽ quay quanh tâm của chính nó để trả sợi dây, đồng thời được đưa theo một đường tròn xung quanh điểm tập trung trung tâm của dây dẫn bị mắc kẹt. Cơ chế quay kép này rất quan trọng vì nó vô hiệu hóa lực xoắn ngược có thể tích tụ trong mỗi dây nếu nó được kéo ra khỏi suốt chỉ cố định trong khi xoắn ốc quanh lõi. Trong cách bố trí tiêu chuẩn, đĩa xếp 1/2 inch (12,7 mm) với 18 suốt chỉ có thể xử lý tối đa 37 sợi dây riêng lẻ trong một lần chạy, với tốc độ quay của rôto chính đạt tới 100 đến 300 vòng quay mỗi phút tùy thuộc vào kích thước máy và thước dây. Toàn bộ hoạt động được điều khiển bởi các động cơ servo đồng bộ và bộ điều khiển logic lập trình (PLC) để đảm bảo chiều dài bước—khoảng cách trục cần thiết cho một vòng quay hoàn chỉnh của sợi quanh lõi—được duy trì trong dung sai nhỏ hơn ±1% . Hiệp hội Dây điện Quốc tế báo cáo rằng mức độ chính xác này là cần thiết cho việc bện đồng tâm nhiều lớp được sử dụng trong cáp điện trung thế và cao thế, trong đó ngay cả những sự không nhất quán nhỏ về chiều dài dây cũng có thể tạo ra các điểm ứng suất điện cục bộ dẫn đến phóng điện một phần và hư hỏng cách điện sớm.

Những ưu điểm quan trọng của việc mắc kẹt hành tinh so với các phương pháp thông thường

Ưu điểm nổi bật của máy bện hành tinh là khả năng tạo ra dây dẫn bện hoàn toàn không bị xoắn, giúp duy trì đặc tính giãn dài và độ bền đứt của từng dây trong khi đạt được tính đồng nhất hình học vượt trội. Trong máy buộc lồng cứng hoặc máy buộc hình ống thông thường, các suốt chỉ được cố định trong khung quay và dây được kéo ra khỏi mặt bích, tạo ra một vòng xoắn 360 độ vào mỗi dây cho mỗi vòng quay hoàn chỉnh của lồng xung quanh lõi. Việc xoắn này làm biến dạng vĩnh viễn dây, làm giảm độ bền kéo của nó và khiến nó dễ bị lồng chim—tình trạng trong đó các sợi bên ngoài của cáp thành phẩm tách ra khỏi lõi khi bị uốn hoặc căng. Ngược lại, chuyển động hành tinh của một máy mắc kẹt hành tinh loại bỏ sự xoắn, tạo ra một sợi nằm thẳng hoàn toàn trong cấu trúc cáp. Điều này cho phép dây dẫn bị mắc kẹt đạt được hệ số lấp đầy—tỷ lệ giữa tổng diện tích mặt cắt của dây và diện tích mặt cắt ngang của dây dẫn—lên đến 93% đến 95% , giúp tối đa hóa độ dẫn điện cho một đường kính nhất định. Đối với dây dẫn bằng đồng hoặc nhôm trong truyền tải điện, sự cải thiện về mật độ này trực tiếp làm giảm điện trở đường dây và tổn thất I2R thấp hơn. Ngoài ra, bề mặt nhẵn, nhỏ gọn của dây dẫn dạng hành tinh giúp giảm thiểu các khe hở không khí và phần nhô ra có thể gây phóng điện vầng quang trong cáp cao áp hoạt động trên 110 kV. Bằng cách giảm nhu cầu ghi băng và sàng lọc rộng rãi, nhà sản xuất có thể tiết kiệm đáng kể chi phí vật liệu trong quá trình sản xuất lớn.

Máy mắc kẹt hành tinh được sử dụng ở đâu trong ngành công nghiệp hiện đại?

Máy bện hành tinh chủ yếu được triển khai trong sản xuất dây dẫn hiệu suất cao, nơi các yêu cầu về cơ và điện nghiêm ngặt đến mức ngay cả một lượng nhỏ dây bị biến dạng hoặc chiều dài không đều cũng không thể chấp nhận được. Các lĩnh vực ứng dụng chính như sau:

• Cáp điện cao thế và siêu cao áp: Dây dẫn được nén hoàn hảo, không xoắn được sản xuất bởi một máy mắc kẹt hành tinh rất cần thiết cho cáp cách điện XLPE có điện áp từ 66 kV đến 500 kV. Theo Tài liệu Kỹ thuật CIGRE 720, bề mặt nhẵn bên ngoài của dây dẫn phân đoạn dạng hành tinh (dây Milliken) giúp giảm thiểu nguy cơ hình thành cây điện tại giao diện dây dẫn-cách điện, đây là nguyên nhân hàng đầu gây ra sự cố cáp lâu dài trong mạng lưới truyền tải ngầm.
• Cáp điện ngầm và cáp điện ngầm: Các loại cáp này phải chịu uốn và căng động liên tục trong quá trình vận hành lắp đặt. Độ bền kéo cao và tính linh hoạt được giữ lại bằng dây đồng hoặc nhôm bện không xoắn là rất quan trọng để ngăn ngừa đứt dây dẫn. Theo ghi nhận của các nhà phân tích ngành từ CRU Group, một sự cố duy nhất trong cáp ngầm dưới biển có thể dẫn đến chi phí sửa chữa vượt quá vài triệu đô la.
• Cáp điều khiển và truyền dữ liệu chuyên dụng: Trong cánh tay robot, hệ thống dây điện hàng không vũ trụ và cáp âm thanh cao cấp, bất kỳ tiếng ồn vi mô hoặc phản xạ tín hiệu nào do hình dạng dây dẫn không đều đều không thể chấp nhận được. Độ đồng tâm đặc biệt và độ mịn bề mặt được mang lại bởi máy mắc kẹt hành tinh cung cấp các đặc tính điện ổn định cần thiết để có trở kháng nhất quán và tính toàn vẹn của tín hiệu.
• Sản xuất dây thép và dây cáp: Đối với dây gia cố lốp và dây nâng cường độ cao, các sợi thép riêng lẻ phải được bện mà không có lực xoắn dư để tránh bị bung ra khi cắt. Máy bện hành tinh được sử dụng để sản xuất dây thừng nhiều sợi với độ dài bện rất chính xác và không bị xoay khi chịu tải.

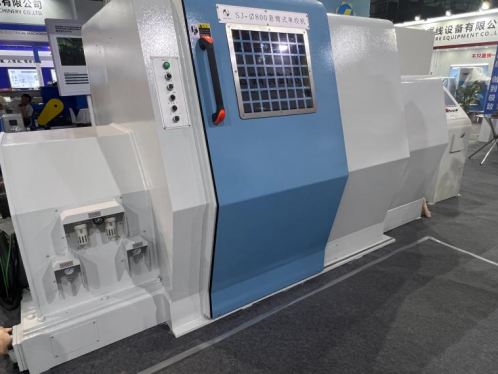

So sánh các dây mắc kẹt hành tinh với các dây mắc kẹt hình ống và lồng cứng

Khi các nhà sản xuất cáp đánh giá thiết bị bện cáp cho một dây chuyền sản xuất mới, việc lựa chọn giữa máy bện hành tinh, máy bện lồng cứng và máy bện hình ống liên quan đến sự cân bằng giữa chất lượng sản phẩm, tốc độ sản xuất và vốn đầu tư. Bảng dưới đây cung cấp sự so sánh trực tiếp về hiệu suất chính và các thông số ứng dụng giúp phân biệt ba loại máy này.

Như được minh họa trong bảng, máy mắc kẹt hành tinh không phải là nhanh nhất hay rẻ nhất nhưng nó mang lại chất lượng dây dẫn cao nhất. Đối với cáp sẽ được lắp đặt dưới lòng đất hoặc dưới nước trong 40 năm và không thể thay thế nếu không có dự án kỹ thuật dân dụng lớn, chi phí trả trước bổ sung cho việc mắc kẹt hành tinh là không đáng kể so với chi phí trọn đời của một lỗi cách điện.

Thông số kỹ thuật chính và cân nhắc vận hành

Đường bao hiệu suất của máy tạo sợi hành tinh được xác định bởi công suất suốt chỉ, số lượng cánh quạt, tốc độ quay tối đa và độ chính xác của hệ thống điều khiển chiều dài cuộn của nó. Một dây bện hành tinh cỡ trung bình điển hình được thiết kế để sản xuất dây dẫn cáp điện sẽ có các đặc điểm sau:

• Đường kính cuộn: Các cuộn chỉ thanh toán có đường kính mặt bích từ 400 mm đến 630 mm, với công suất dây lên tới 500 kg bằng đồng hoặc nhôm trên mỗi cuộn chỉ. Đối với việc bện dây dẫn lớn, một đường dây có thể kết hợp sáu hoặc mười hai rôto, mỗi rôto mang nhiều cuộn chỉ.
• Phạm vi đường kính dây: Máy có thể xử lý các dây riêng lẻ từ khoảng 0,5 mm đến 5,0 mm về đường kính, với phạm vi cụ thể tùy thuộc vào hướng dẫn con lăn và cài đặt bộ căng.
• Kiểm soát độ dài nằm: Điều khiển bằng servo hiện đại máy mắc kẹt hành tinhs đạt được chiều dài nằm từ ngắn tới 30 mm đến hơn 500 mm, có thể điều chỉnh thông qua màn hình cảm ứng HMI. Chiều dài cuộn được đồng bộ hóa bằng điện tử với nắp cuốn để duy trì tỷ lệ không đổi ngay cả khi cuộn cuốn đầy và đường kính hiệu dụng thay đổi.
• Xoắn trước và tạo hình sau: Đối với ruột dẫn được nén chặt, máy có thể được trang bị các đầu xoắn trước tạo ra một biến dạng dẻo nhẹ cho dây đi vào và các khuôn hoặc con lăn tạo hình sau để nén ruột dẫn bị bện thành hình tròn hoặc hình phân đoạn cuối cùng của nó. Theo một bài báo kỹ thuật được trình bày tại hội nghị thường niên IWMA, việc áp dụng lực sau hình thành của 2 đến 4 kilonewton có thể tăng hệ số lấp đầy thêm 3%.

Những câu hỏi thường gặp về máy mắc kẹt hành tinh

Sự khác biệt giữa mắc kẹt hành tinh và mắc kẹt bó là gì?

Bện chùm xoắn tất cả các dây lại với nhau trong một cung hoặc lồng quay duy nhất mà không kiểm soát vị trí của từng sợi riêng lẻ, dẫn đến việc sắp xếp ngẫu nhiên và biến dạng dây đáng kể. A máy mắc kẹt hành tinh mặt khác, điều khiển chính xác vị trí, độ căng và độ xoắn của từng dây, tạo ra sự sắp xếp đồng tâm có trật tự cao mà không có độ xoắn bên trong. Dây bện bó được sử dụng cho các dây dẫn linh hoạt chi phí thấp, trong khi dây bện hành tinh được dành riêng cho cáp điện và cáp dữ liệu có độ tin cậy cao.

Máy bện hành tinh có thể tạo ra dây dẫn được nén chặt không?

Có, và đó thường là phương pháp được ưa thích. Bởi vì các dây đã được sắp xếp theo hình học đồng tâm hoàn hảo với độ xoắn bằng 0 nên chúng nén đồng đều hơn dưới áp lực của khuôn hoặc con lăn định hình. A máy mắc kẹt hành tinh được trang bị đầu nén có thể giảm đường kính dây dẫn từ 8% đến 12% trong khi vẫn duy trì bề mặt nhẵn, không có khe hở, giúp giảm đáng kể lượng vật liệu cách nhiệt và che chắn cần thiết trong các bước ép đùn tiếp theo.

Những vật liệu nào có thể được xử lý trên máy mắc kẹt hành tinh?

Máy được thiết kế để xử lý cả dây kim loại đen và kim loại màu, bao gồm đồng ủ, đồng kéo cứng, nhôm, hợp kim nhôm, dây thép mạ kẽm và thép không gỉ. Việc lựa chọn vật liệu phụ thuộc vào ứng dụng sử dụng cuối cùng: đồng và nhôm để dẫn điện và thép để tạo độ bền cơ học cho dây dẫn trên cao (ACSR) và dây cáp. Yêu cầu quan trọng là dây phải có đường kính và độ giãn dài nhất quán để duy trì độ căng đồng đều trên tất cả các suốt chỉ.

Làm thế nào để bạn duy trì độ căng chính xác trên máy mắc kẹt hành tinh?

Mỗi giá đỡ suốt chỉ được trang bị phanh ma sát cơ học có thể điều chỉnh hoặc bộ căng điện từ hoạt động. Độ căng được đặt thành một giá trị thường nằm trong khoảng 1 và 10 Newton , tùy thuộc vào đường kính dây và cường độ năng suất. Nếu lực căng quá thấp, dây sẽ bị lỏng và dây dẫn sẽ có độ ổn định hình học kém; nếu quá cao, dây có thể bị cổ xuống hoặc thậm chí bị đứt. Việc hiệu chuẩn thường xuyên hệ thống căng bằng máy đo độ căng cầm tay là điều cần thiết để duy trì chất lượng sản phẩm, vì độ căng không đều giữa các suốt chỉ là nguyên nhân chính gây ra sự không đều trong chiều dài cuộn.

Khi nhu cầu về truyền tải điện và truyền dữ liệu công suất cao, đáng tin cậy tiếp tục tăng cao, máy mắc kẹt hành tinh vẫn là nền tảng của sản xuất cáp tiên tiến. Khả năng cung cấp dây dẫn không xoắn, hoàn hảo về mặt hình học không thể sánh bằng các phương pháp bện nhanh hơn nhưng kém chính xác hơn. Bằng cách đầu tư vào công nghệ hành tinh, các nhà sản xuất dây và cáp đảm bảo rằng các dây dẫn quan trọng kết nối lưới điện, trang trại gió ngoài khơi và mạng lưới truyền thông của chúng ta sẽ hoạt động an toàn và hiệu quả trong nhiều thập kỷ trong những điều kiện khắt khe nhất.
