Lựa chọn quyền máy bện dây xác định chất lượng, tính linh hoạt và khả năng mang dòng điện của mọi dây dẫn bện được sản xuất tại cơ sở của bạn. A máy bện dây xoắn các dây kim loại riêng lẻ lại với nhau thành một bó đồng nhất và chọn loại máy tối ưu—dù là máy xoắn đôi, dây hành tinh hay máy dây lồng cứng—tác động trực tiếp đến tốc độ sản xuất, tỷ lệ phế liệu và chi phí vận hành lâu dài. Hướng dẫn này cung cấp cái nhìn dựa trên bằng chứng về cách các máy này hoạt động, so sánh các loại chính với dữ liệu hiệu suất và trả lời các câu hỏi cấp bách nhất mà các nhà sản xuất cáp và kỹ sư điện phải đối mặt.

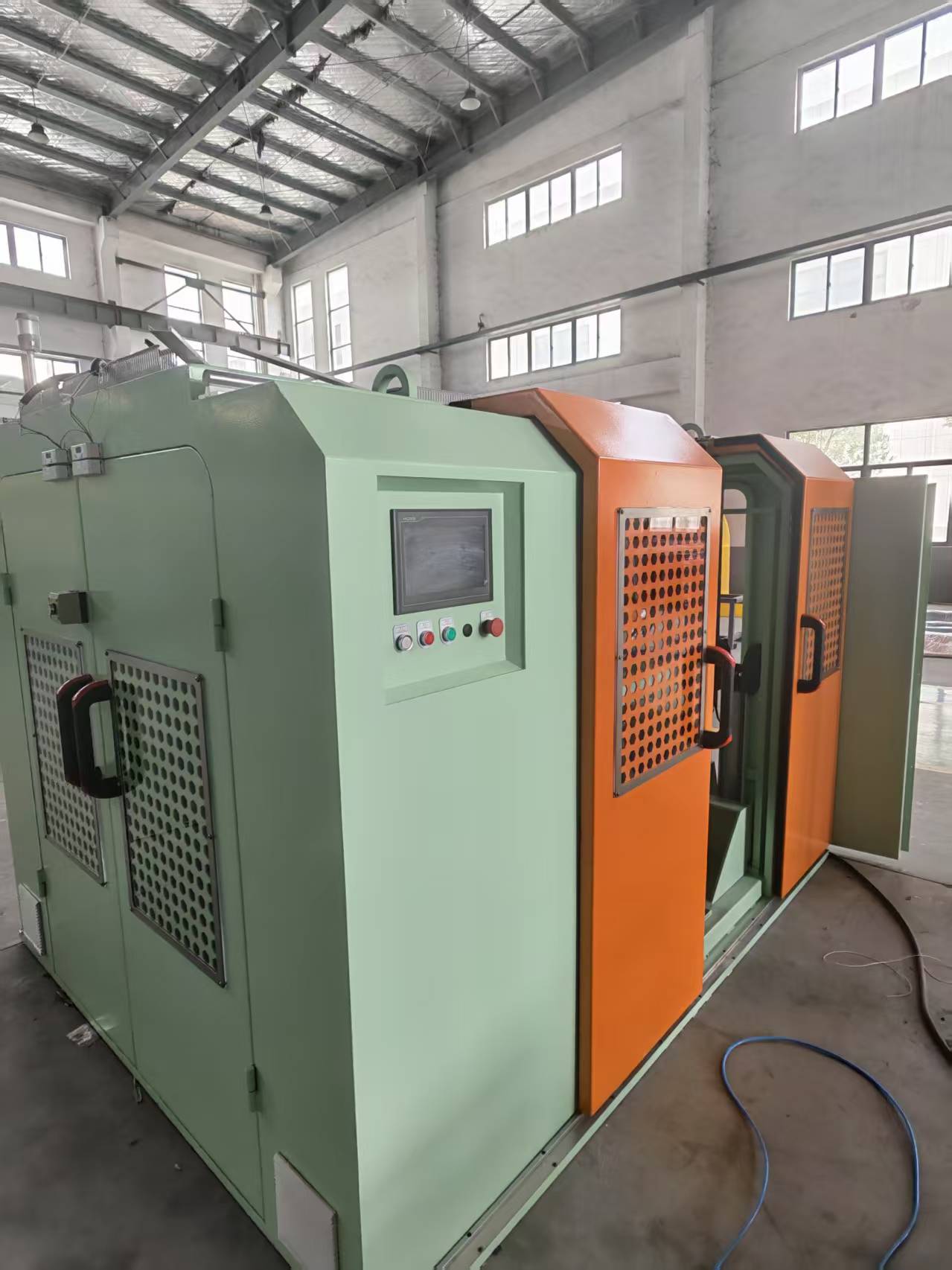

Máy bện dây là gì?
Máy bện dây là bộ phận cốt lõi của thiết bị kết hợp nhiều dây đơn thành một dây dẫn bện cố định với các đặc tính cơ và điện vượt trội. Không giống như dây dẫn rắn, dây dẫn bện có độ linh hoạt và khả năng chống mỏi cao hơn đáng kể, đó là lý do tại sao các tiêu chuẩn quốc tế như IEC 60228 phân loại dây dẫn theo loại bện của chúng. Máy cấp dây riêng lẻ từ các cuộn thanh cuộn, căn chỉnh chúng thông qua một tấm nằm hoặc hình nón mũi và áp dụng một vòng xoắn có kiểm soát để tạo thành các lớp sợi quấn xoắn ốc xung quanh lõi trung tâm.
hiện đại máy bện dâys xử lý mặt cắt dây dẫn từ 0,05 mm2 (đối với cáp y tế siêu mịn) đến trên 1000 mm2 (đối với đường dây truyền tải điện). Theo dữ liệu do Tập đoàn CRU công bố vào năm 2025, thị trường toàn cầu về dây dẫn bằng đồng và nhôm bện đang tăng trưởng ở mức 3,2% mỗi năm, được thúc đẩy bởi sự mở rộng của xe điện và năng lượng tái tạo. Sự tăng trưởng này đã thúc đẩy các nhà sản xuất áp dụng nhanh hơn, chính xác hơn máy bện dâys có khả năng duy trì dung sai chiều dài dây nằm trong phạm vi ±1% ở tốc độ dây chuyền vượt quá 200 mét mỗi phút.

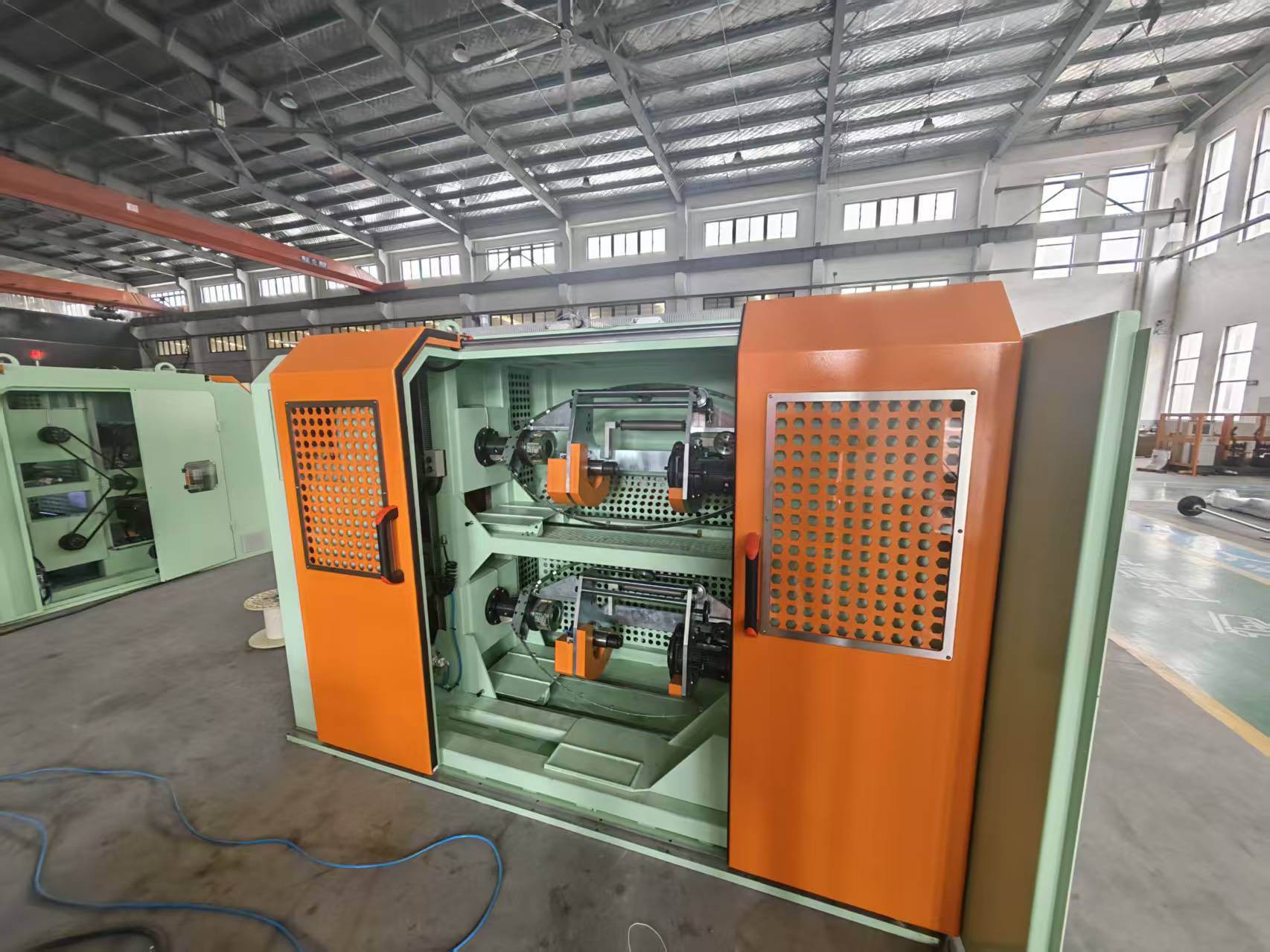

Máy bện dây hoạt động như thế nào
Nguyên lý hoạt động cơ bản của máy bện dây bao gồm việc xoay một bộ phần tử mang dây quanh một trục dọc trong khi kéo các sợi đã lắp ráp qua khuôn đóng với tốc độ được kiểm soát chính xác. Tỷ lệ giữa tốc độ quay (số vòng xoắn mỗi phút) và tốc độ tiếp nhận tuyến tính xác định chiều dài bước, là khoảng cách cần thiết để một sợi hoàn thành vòng xoắn 360 độ quanh lõi. Chiều dài lớp ngắn hơn mang lại dây dẫn linh hoạt hơn nhưng có điện trở cao hơn một chút, trong khi chiều dài lớp dài hơn sẽ tối đa hóa độ dẫn điện và độ bền kéo.
Tùy thuộc vào thiết kế của máy bện dây , chuyển động xoắn có thể được truyền bởi một cung quay (trong máy xoắn đôi), một lồng quay (trong máy bện cứng), hoặc các cuộn chỉ quay riêng lẻ (trong máy dệt hành tinh). Tất cả các loại đều có chung một yêu cầu: các dây riêng lẻ phải duy trì độ căng ngược được kiểm soát để tránh bị rối và đảm bảo hình dạng sợi nhất quán. Toàn bộ quá trình được giám sát bởi bộ điều khiển logic lập trình (PLC) để điều chỉnh tốc độ và độ căng của động cơ theo thời gian thực. Dữ liệu ngành cho thấy kiểm soát lực căng kỹ thuật số có thể giảm phế liệu do đứt dây tới 45% so với các hệ thống cơ học thuần túy.

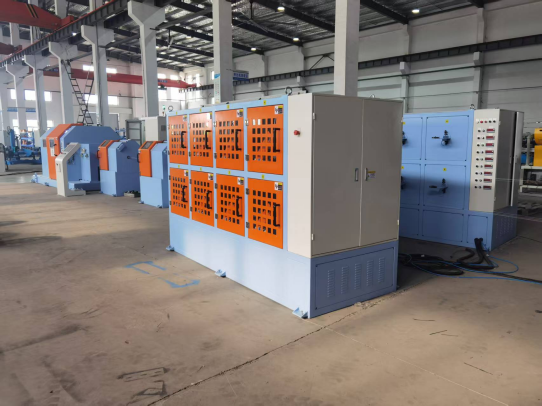

Các loại máy bện dây chính: So sánh chi tiết
Không có thiết kế máy bện dây đơn nào phù hợp với mọi tình huống sản xuất; mỗi loại máy nhắm đến một phạm vi kích thước dây dẫn cụ thể, khối lượng sản xuất và yêu cầu độ chính xác về chiều dài dây dẫn. Bảng dưới đây so sánh năm cấu hình được sử dụng rộng rãi, cho phép đánh giá trực tiếp, dựa trên dữ liệu.
| Loại máy | Phương pháp xoắn | Phạm vi dây dẫn (mm2) | Tốc độ đường truyền tối đa (m/phút) | Độ chính xác chiều dài lớp điển hình | Ứng dụng chính |
|---|---|---|---|---|---|
| Buncher xoắn đôi | Cung xoay, hai vòng xoắn trên mỗi vòng quay | 0,05 – 16 | Lên tới 300 | ±2% | Dây ô tô, dây mềm |
| Kẻ mắc kẹt hành tinh | Xoay suốt chỉ riêng lẻ, không xoắn trên trục dây | 10 – 630 | Lên tới 80 | ±0,5% | Cáp điện, ruột dẫn nén |
| Máy mắc kẹt lồng cứng | Lồng cố định quay như một đơn vị | 16 – 1200 | Lên tới 60 | ±1% | Đường dây truyền tải trên không |
| Máy xoắn đơn | Một vòng xoắn cho mỗi vòng quay | 0,5 – 50 | Lên tới 150 | ±1,5% | Cáp điều khiển, trung thế |
| Máy mắc kẹt hình ống | Dây dẫn đi qua một ống quay | 0,2 – 95 | Lên tới 200 | ±1% | Cáp thiết bị, dây được bảo vệ |

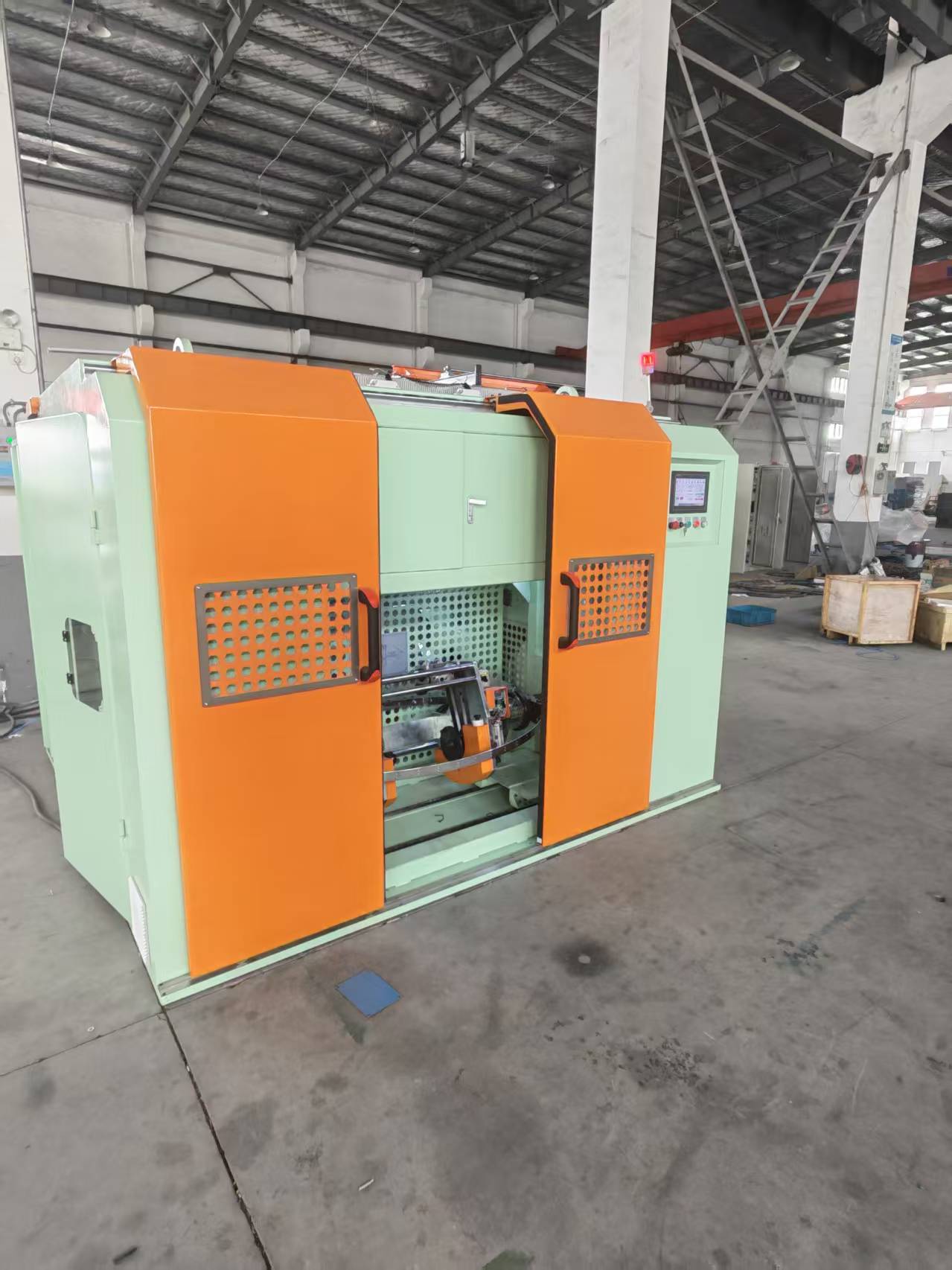

Máy bó dây xoắn đôi chiếm ưu thế trong việc sản xuất dây dẫn sợi mịn tốc độ cao, trong khi máy bện hành tinh là không thể thay thế đối với dây dẫn đơn lớp và dây dẫn nén không yêu cầu độ xoắn trên từng dây riêng lẻ. Việc lựa chọn một máy bện dây cũng phải xem xét số lượng suốt chỉ: một sợi hành tinh 630 mm thường chứa 6, 12, 18 hoặc 24 suốt chỉ, trực tiếp xác định số lượng sợi tối đa trong một lớp.
Các yếu tố chính để lựa chọn máy bện dây
Máy bện dây tối ưu của bạn được xác định bằng năm biến số có thể đo lường: tiết diện dây dẫn, chiều dài dây mong muốn, khối lượng sản xuất, loại vật liệu và nhu cầu bện đồng tâm hoặc bó lại. Việc đánh giá có hệ thống theo trình tự dưới đây sẽ giúp bạn tránh được những sai lầm về thông số kỹ thuật quá mức hoặc thiếu công suất gây tốn kém.
- Xác định thông số kỹ thuật của dây dẫn. Xác định kích thước dây dẫn đã hoàn thành (mm2 hoặc AWG), số lượng dây riêng lẻ và đường kính sợi. Ví dụ: dây dẫn linh hoạt Loại 5 theo tiêu chuẩn IEC 60228 yêu cầu số lượng sợi và đường kính cụ thể quy định số lượng suốt chỉ tối thiểu trên máy bện dây .
- Xác định chiều dài và hướng nằm cần thiết. Dây xoắn hành tinh có thể duy trì chiều dài dây xoắn ngắn bằng 8 lần đường kính dây dẫn mà không làm hỏng dây, trong khi dây xoắn đôi hoạt động tốt nhất với tỷ lệ dây xoắn từ 10:1 đến 20:1. Hướng lay (S hoặc Z) được cài đặt điện tử trên các máy hiện đại.
- Tính toán sản lượng mục tiêu theo kg mỗi giờ. Đối với máy bó xoắn đôi sản xuất dây bện 1,5 mm2 với tốc độ 250 m/phút, công suất có thể đạt xấp xỉ 45 kg/h. Sử dụng hình này để đảm bảo máy bện dây có thể đáp ứng năng lực đặt hàng của bạn.
- Đánh giá khả năng tương thích vật liệu Mỗi dây dẫn bằng đồng, nhôm và thiếc đều yêu cầu vật liệu cung hoặc con lăn cụ thể để ngăn ngừa hư hỏng bề mặt. Ví dụ, dây nhôm được hưởng lợi từ các thanh dẫn được phủ gốm để giảm sự tích tụ bụi oxit.
- Đánh giá thời gian tự động hóa và chuyển đổi. Máy có chức năng nạp suốt chỉ tự động và đo chiều dài cuộn bằng laze có thể giảm thời gian chuyển đổi từ 45 phút xuống dưới 10 phút, một lợi thế quan trọng đối với sản xuất ngắn hạn.
So sánh tốc độ sản xuất và sản lượng
Sản lượng sản xuất của máy bện dây về cơ bản bị hạn chế bởi tốc độ cơ học của các bộ phận quay và khả năng tiếp nhận. Bảng dưới đây cung cấp dữ liệu đầu ra thực tế cho ba cấu hình phổ biến, dựa trên thông số kỹ thuật thực tế của nhà sản xuất đối với dây dẫn đồng bện 1,5 mm².
| Loại máy | Tốc độ đường truyền (m/phút) | Đầu ra (kg/h) | Tiêu thụ năng lượng (kW) | Tỷ lệ phế liệu (%) |
|---|---|---|---|---|
| Buncher xoắn đôi | 280 | 48.5 | 15 | 0.8 |
| Kẻ mắc kẹt hành tinh (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Máy mắc kẹt lồng cứng | 55 | 18.2 | 30 | 0.5 |
Máy bó xoắn đôi đạt được công suất gần gấp đôi so với máy tạo dây hành tinh cho cùng một mặt cắt, nhưng thiết kế dạng hành tinh giúp giảm tỷ lệ phế liệu hơn 60%. Sự cân bằng giữa tốc độ và độ chính xác là trọng tâm của mọi máy bện dây quyết định mua hàng.
Ứng dụng trên các ngành công nghiệp chính
Lĩnh vực sử dụng cuối cùng quyết định loại bện dây và do đó yêu cầu công nghệ máy bện dây cụ thể. Các lĩnh vực sau đây phụ thuộc vào dây dẫn bị mắc kẹt được sản xuất bởi các máy này:
- Bộ dây điện ô tô – Bó xoắn đôi tạo ra các dây dẫn bện có thành mỏng, có độ linh hoạt cao cần thiết cho hệ thống dây điện trong khoang động cơ, nơi khả năng chống rung là tối quan trọng.
- Truyền tải và phân phối điện – Lồng cứng và dây cáp hành tinh sản xuất dây dẫn đồng tâm nén cho cáp trung thế và cao thế đến 500 kV, đảm bảo phân phối dòng điện đồng đều.
- Hệ thống năng lượng tái tạo – Hệ thống cáp của trang trại năng lượng mặt trời và tuabin gió yêu cầu các dây dẫn bằng đồng đóng hộp được bện mịn được sản xuất trên các máy bó tốc độ cao để chống ăn mòn và chu kỳ nhiệt.
- Đường sắt và vận tải công cộng – Cáp cuộn yêu cầu dây dẫn cực kỳ linh hoạt (Loại 6 theo IEC 60228) thường được chế tạo trên các máy hành tinh để đạt được số lượng sợi siêu mịn.
- Thiết bị y tế và robot – Duỗi siêu mảnh dưới 0,05 mm2 sử dụng máy uốn dạng ống hoặc xoắn đơn chuyên dụng để tránh làm đứt các sợi dây đồng hoặc hợp kim đồng mỏng manh.
Phân tích chi phí và lợi tức đầu tư
Máy bện dây đòi hỏi một khoản đầu tư vốn đáng kể, nhưng phân tích tổng chi phí sở hữu chi tiết thường cho thấy rằng máy có giá cao hơn với khả năng kiểm soát chính xác sẽ tự chi trả trong vòng ba năm nhờ giảm phế liệu và thay đổi nhanh hơn. Bảng dưới đây so sánh cơ cấu chi phí 5 năm cho một máy bó xoắn đôi so với một máy cắt hành tinh, giả sử hoạt động một ca sản xuất 200 tấn đồng bện mỗi năm.
| Danh mục chi phí | Buncher xoắn đôi | Kẻ mắc kẹt hành tinh (12 bobbin) |
|---|---|---|
| Chi phí thiết bị ban đầu (USD) | 85.000 USD | 210.000 USD |
| Chi phí năng lượng hàng năm (ở mức 0,12 USD/kWh) | $2,160 | $3,170 |
| Mất phế liệu trung bình mỗi năm | 4.600 USD | $1,800 |
| Chi phí bảo trì điển hình / Năm | 3.200 USD | $4,800 |
| Tổng chi phí vận hành trong 5 năm | $135,800 | $258,650 |
Đối với các nhà sản xuất chuyên về dây dẫn thành mỏng dành cho ô tô, dây dẫn xoắn đôi mang lại chi phí trên mỗi kg thấp nhất. Đối với các tiện ích yêu cầu dây dẫn đồng tâm được nén chặt, hành tinh máy bện dây vẫn là lựa chọn khả thi về mặt kỹ thuật duy nhất mặc dù chi phí trả trước cao hơn.
Thực hành bảo trì tốt nhất để kéo dài tuổi thọ máy
Bảo trì phòng ngừa trên máy bện dây tập trung vào ba yếu tố: kiểm tra vòng bi cung hoặc vòng cách, hiệu chỉnh cảm biến lực căng và giám sát độ mòn của dẫn hướng dây. Ngay cả những sai lệch nhỏ trong các thành phần này cũng có thể gây ra lỗi về chiều dài và hư hỏng dây dẫn. Một quy trình bảo trì có cấu trúc mang lại kết quả có thể đo lường được; một cuộc khảo sát năm 2022 đối với 47 nhà máy cáp của Hiệp hội Dây điện Quốc tế cho thấy các cơ sở được bảo trì phòng ngừa hàng tuần báo cáo có ít sự cố ngừng hoạt động ngoài dự kiến hơn 27% so với các cơ sở được kiểm tra hàng tháng.
- Kiểm tra vòng bi cánh cung và chổi than sau mỗi 200 giờ hoạt động. Trong máy ép xoắn đôi, vòng bi cánh cung bị mòn gây ra rung động ảnh hưởng trực tiếp đến độ ổn định của chiều dài nằm. Thay thế các vòng bi có độ hở hướng tâm vượt quá 0,02 mm.
- Hiệu chỉnh cánh tay vũ công và cảm biến độ căng hàng tháng. Độ lệch lực căng lớn hơn 5% giữa các dây riêng lẻ dẫn đến việc mắc dây không đều và có thể tạo ra các điểm có điện trở cao trên dây dẫn đã hoàn thiện.
- Thay thế các thanh dẫn dây bằng gốm hoặc thép cứng khi có dấu hiệu tạo rãnh đầu tiên. Độ sâu rãnh lớn hơn 0,1 mm có thể làm mài mòn bề mặt dây và đưa các hạt oxit vào sợi, làm giảm độ dẫn điện.
- Bôi trơn các bánh răng và cơ cấu chuyển động ngang theo lịch trình OEM. Sử dụng loại dầu mỡ được chỉ định; chất bôi trơn không khớp có thể dẫn đến hộp số quá nóng chỉ sau 500 giờ hoạt động liên tục.
- Kiểm tra chiều dài lay bằng hệ thống đo laze hàng tuần. Sự lệch định kỳ về chiều dài lớp thường cho thấy nắp bị trượt hoặc khớp nối bộ mã hóa bị mòn, có thể sửa lỗi này trước khi tạo ra sản phẩm không đạt thông số kỹ thuật.
Tự động hóa và Công nghiệp 4.0 trong Máy bện dây
Các máy bện dây mới nhất tích hợp giám sát chiều dài cuộn dây theo thời gian thực, các thuật toán bảo trì dự đoán và hệ thống thay suốt chỉ tự động để nâng hiệu suất thiết bị tổng thể (OEE) lên trên 85%. Cảm biến rung trên vòng bi và vòng bi động cơ cung cấp dữ liệu cho bộ điều khiển trung tâm dự đoán hư hỏng vòng bi trước tối đa 60 giờ, cho phép thay thế theo lịch trình thay vì tắt khẩn cấp. Việc nạp suốt chỉ tự động giúp giảm sự can thiệp của người vận hành từ 12 thay đổi thủ công mỗi ca xuống 0, hầu như loại bỏ nguyên nhân phổ biến nhất gây đứt sợi liên quan đến thiết lập.
Từ quan điểm chất lượng, dãy micromet laser liên tục đo đường kính của dây dẫn bị mắc kẹt và so sánh nó với giá trị mục tiêu. Nếu đường kính lệch hơn 0,02 mm, PLC sẽ điều chỉnh tốc độ cố định hoặc độ căng của suốt chỉ để sửa lỗi. Theo một tài liệu kỹ thuật năm 2024 được trình bày tại Hội nghị chuyên đề về dây và cáp quốc tế, bộ điều khiển vòng kín này đã giảm 68% sự thay đổi đường kính so với các máy vòng hở thông thường. Khi các tiêu chuẩn kết nối như OPC UA trở nên phổ biến, mọi máy bện dây giờ đây có thể giao tiếp trực tiếp với hệ thống thực thi sản xuất của nhà máy, cung cấp khả năng truy xuất nguồn gốc đến cấp độ cuộn riêng lẻ.
Câu hỏi thường gặp
Sự khác biệt giữa bó và mắc kẹt đồng tâm là gì?
Bunching, thực hiện trên một vòng xoắn đôi máy bện dây , xoắn tất cả các dây lại với nhau theo cùng một hướng mà không có cấu trúc lớp hình học xác định. Việc mắc dây đồng tâm, thường được thực hiện trên một dây bện hành tinh hoặc dây cứng, sắp xếp các dây thành các lớp xoắn ốc chính xác xung quanh lõi trung tâm. Dây dẫn đồng tâm có bề mặt mịn hơn và phân bố dòng điện đồng đều hơn, trong khi dây dẫn bó lại linh hoạt hơn và sản xuất nhanh hơn.
Chiều dài dây ảnh hưởng như thế nào đến hiệu suất dây dẫn?
Chiều dài lớp có mối quan hệ nghịch đảo trực tiếp với tính linh hoạt và mối quan hệ trực tiếp với độ dẫn điện. Chiều dài nằm ngắn (ví dụ: 8–12 lần đường kính ngoài) làm tăng tính linh hoạt nhưng làm tăng điện trở một chút vì đường đi của dòng điện trở nên dài hơn. trong một máy bện dây , chiều dài lớp được thiết lập theo tỷ lệ giữa tốc độ đưa vào và RPM của máy quay và nó phải duy trì trong phạm vi dung sai được quy định bởi các tiêu chuẩn như ASTM B8 đối với dây dẫn đồng bện đồng tâm.
Một máy có thể mắc cả đồng và nhôm không?
Vâng, hiện đại nhất máy bện dâys có thể xử lý cả đồng và nhôm, nhưng phải điều chỉnh các thanh dẫn dây, ống bọc nắp và cài đặt độ căng. Độ bền kéo thấp hơn của nhôm và xu hướng tạo ra bụi oxit đòi hỏi phải giảm lực căng ngược (thường thấp hơn 10–15% so với đồng) và sử dụng bề mặt tiếp xúc bằng gốm hoặc thép không gỉ được đánh bóng để tránh bị mòn.
Các dấu hiệu cho thấy máy mắc kẹt cần thay thế vòng bi là gì?
Cảm giác rung tăng lên trên khung máy, sự thay đổi tiếng ồn nhịp nhàng trong quá trình vận hành và độ lệch chiều dài nằm ngoài ±2% mà không có lệnh PLC tương ứng đều cho thấy khả năng bị mòn ổ trục. Trên một vòng xoắn đôi máy bện dây , vòng bi cánh cung phải được thay thế khi tốc độ rung vượt quá 4,5 mm/s RMS, như được đo trên thân ổ trục.
Đầu tư đúng đắn vào máy bện dây
Chọn một máy bện dây về cơ bản là một quyết định về việc cân bằng tốc độ với độ chính xác hình học và chi phí vốn với thất thoát phế liệu. Để sản xuất số lượng lớn các dây dẫn linh hoạt có kích thước dưới 10 mm², máy xoắn đôi mang lại sản lượng trên mỗi đô la chưa từng có. Đối với cáp điện và dây dẫn đồng tâm nén, dây bện hình hành tinh hoặc lồng cứng không chỉ được ưa chuộng hơn mà còn cần thiết về mặt kỹ thuật để đáp ứng các tiêu chuẩn quốc tế. Bằng cách điều chỉnh các yêu cầu sản xuất của bạn với dữ liệu và so sánh được trình bày ở đây, bạn có thể chỉ định một máy bện dây điều đó sẽ mang lại chất lượng ổn định và lợi tức đầu tư mạnh mẽ trong thập kỷ tới.
